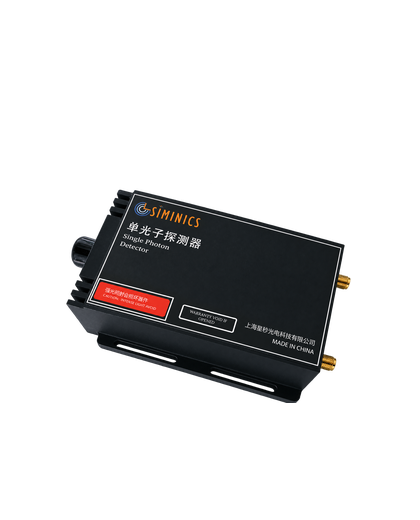

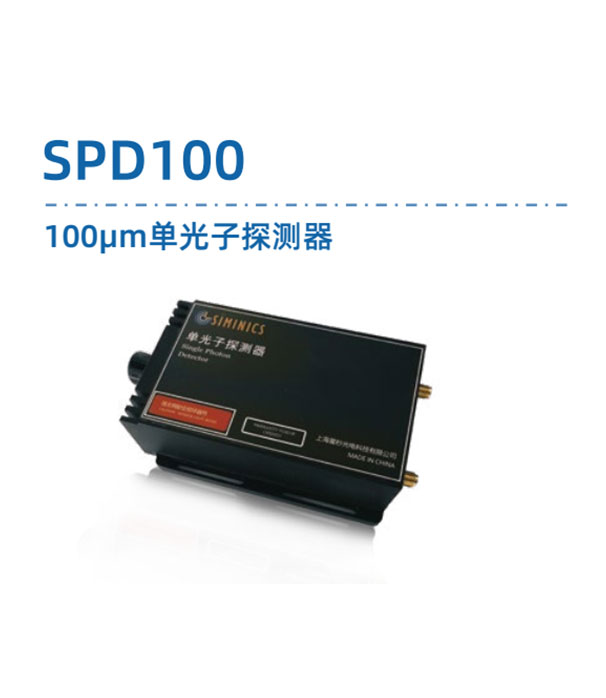

光子计数模块SPD100是基于Si-APD的超灵敏光电探测器。探测波段覆盖400–1060nm。盖革模式下增益超过60dB。SPD100特有的高性能主动抑制电路，可以实现连续的单光子探测，并且可加载任意宽度和周期的探测门。该电路实现了大于20dB的雪崩抑制，在850nm波段的探测效率超过55%，暗计数小于100cps，死时间小于50ns。
SPD100标准型号的有效光敏探测面积为100μm，单光子计数信号在模块内部转化为数字TTL信号，并通过SMA接口送出。高度集成的模块化设计便于OEM应用和工业集成。SPD100通过模块内部制冷工作在-20℃的低温环境下，制冷模块由高效的TEC控制，控制精度可达±0.2℃。
| 基本信息 | ||||
| 产品名称 | 单光子探测器 | |||
| 产品型号 | SPD100 | |||
| 参数 | 最小值 | 典型值 | 最大值 | 单位 |
| 供电电压 | 12 | V | ||
| 供电电流 | 0.5 | A | ||
| 光谱响应范围 | 400 | 1060 | nm | |
| 探测效率 @700 nm @850 nm @1060 nm | 45 55 4 | % | ||
| 暗计数 | 100 | cps | ||
| 死时间 | 50 | ns | ||
| 后脉冲概率 | 5 | % | ||
| 饱和计数率*1 | 10 | 15 | Mcps | |
| 光敏面积 | 100 | μm | ||
| APD制冷温度 | -20 | ℃ | ||
| 工作温度 | -15 | 50 | ℃ | |
| 输出信号电平标准 | LVTTL | |||
| 输出信号脉宽 | 5 | 30 | ns | |
| 门脉冲输入电平 Enable = LVTTL low Disable = LVTTL high | 0 2 | 0.4 3.3 | V | |
| 门脉冲频率 | 10000 | kHz | ||
| 功耗 | 5 | 8 | W | |
1.该值为默认设置下的结果，改变输出脉宽或死时间会改变饱和计数率。
