产品特色
Features

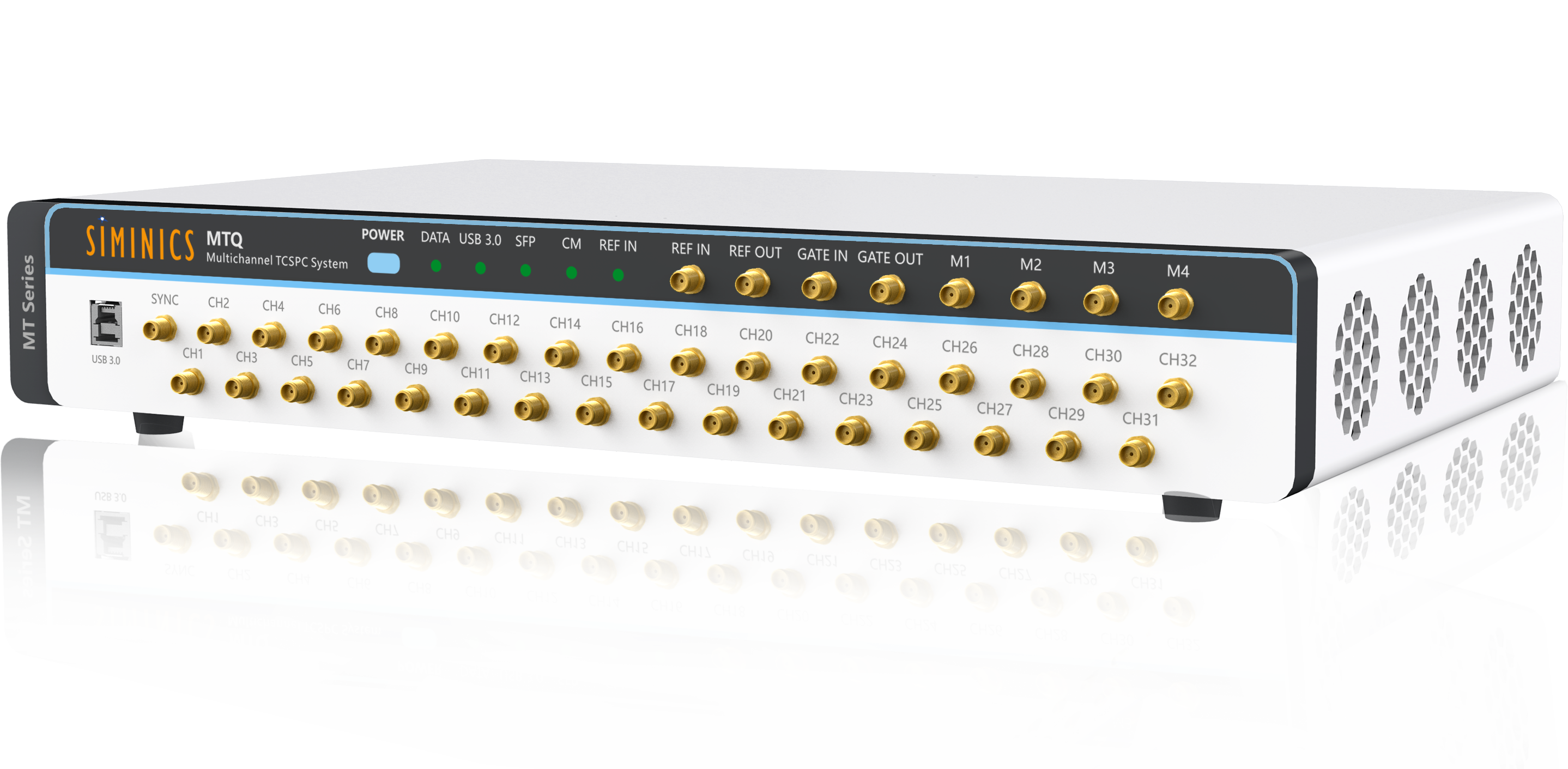

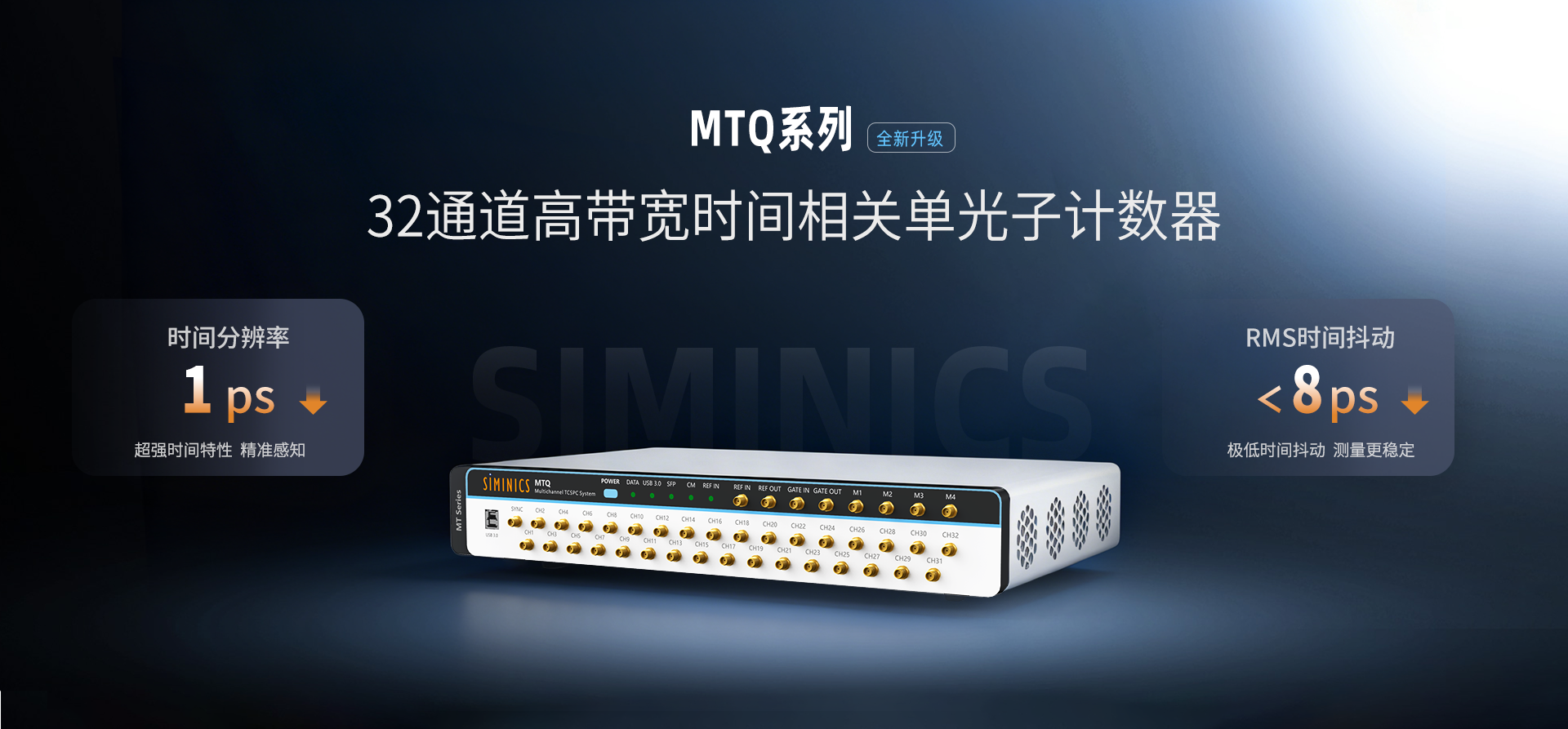

MTQ是星秒科技最新的多通道高带宽时间相关单光子计数系统。基于先进的时间测量芯片方案，MTQ最多可支持32通道的并行测量；采用高速光学传输接口，其数据传输带宽达到创纪录的40Gbit/s，可以支持高达1G/s的光子事件传输率。在此基础上，MTQ依然保持着优异的时间特性，其最小时间分辨率低至1ps, 通道RMS时间抖动小于8ps。非常适合高速高密度的光子信号测量场景，例如高分辨激光雷达成像、高速量 子保密通信、多光子纠缠、荧光寿命成像等应用。
32多通道集成
MTQ系列最多可提供32个计数通道，多通道计数允许同时处理多个探测器信号，大大提升计数效率。
1ps时间分辨率
MTQ系列支持最小时间分辨率低至1ps，可超快测量寿命数据，也可真实还原快速信号的时间包络。通过优化硬件和TDC算法，具有更快的时间转换和数据处理能力，死时间低至2ns，确保信号完整、准确的记录。
高速稳定传输
在最新的MTQ系列产品中，拥有更高的数据传输带宽可40GHz,同时赋予1G/s的时间传输率，以确保MTQ高效快速的运算能力能够得到充分发挥。
丰富工作模式
MTQ支持多种工作模式，包括直方图模式，时间标签模式，符合模式等原有模式基础上新增多体符合模式，可以满足多种使用场景。
软件
Software

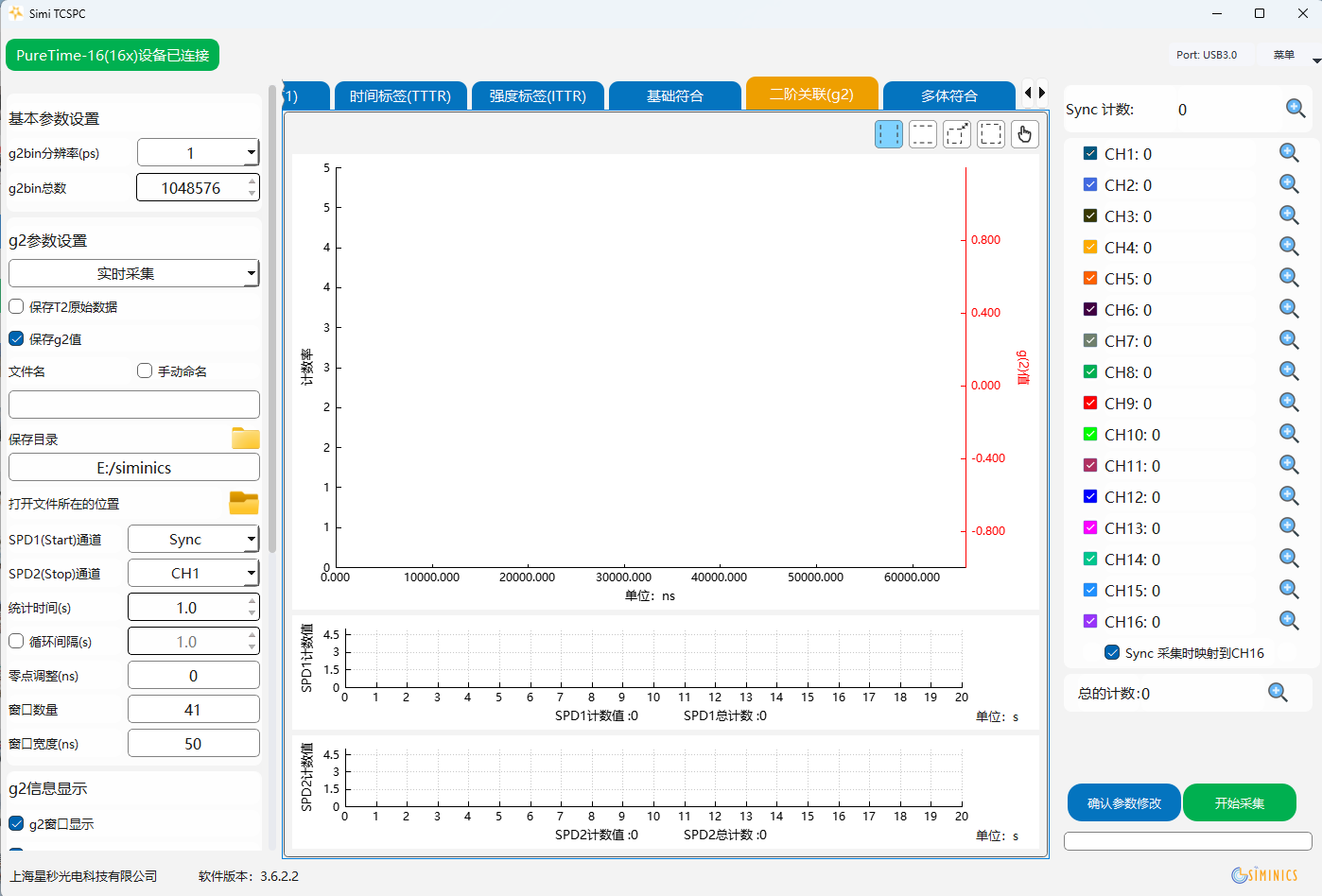

MTQ系列控制软件采用了全新的设计，包含了直方图模式、计数监测、时间标签等功能。同时还提供C++、Matlab和Labview等平台的数据解析工具，以及用于二次开发的SDK软件包。
参数
Parameters
| 计数通道数 | 17(1SYNC+16CH) / 33(1SYNC+32CH) |
| 输入信号标准 | -2V~+3V阈值可调 |
| 同步通道/计数通道输入 | SMA |
| RMS时间抖动 | < 8ps |
| 触发方式 | 上升沿/下降沿触发（可调） |
| 最小触发脉冲宽度 | 0.1 ns |
| 瞬时饱和计数率 | 500 Mcps |
| 死时间 | 2 ns |
| 最大事件传输速率 | 40M Events/s（USB3.0） / 1G Events/s（光口） |
| 可调时间延迟范围 | -1000.0～1000.0ns |
| 时间分辨率(ps) | 1/2/4/…/33554432 |
| 计数深度 | 2^32 |
| 最大时间通道数 | 16*65536（可配置） |
| T2模式时间分辨率(ps) | 1 |
| T3模式时间分辨率(ps) | 1/2/4/…/33554432 |
| ITTR模式最小统计周期（us） | 1 |
| 模式选择 | T2/T3/ITTR |
| TTTR数据缓存深度 | 32Gbit |
| 数据接口 | USB3.0 / 光口 |
| 机壳尺寸 | 186 x 325 x 64 mm³ |
| 电源接入 | 110 ~ 240 VAC |
应用
Application
- 荧光寿命测量
- 荧光相关光谱（FCS）
- 飞行时间测量（TOF）
- 量子光学 量子通信
- 高分辨激光雷达成像
- 材料分析
- 多光子纠缠
